設計過錫爐治具要求的資料
設計過錫爐治具要有PCB的圖紙和PCBA實板，客戶的BOM表，客戶的治具設計規格。
1、要準確設計出治具的PCB位和開孔開槽位置，必需有對應PCB的GERBER FILE。
2、為了能知道反面SMD元件的高度，某些特殊需要上錫或保護的地方，需要提供PCBA實板。
3、在相同的GERBER FILE上，客戶會(huì )有不同的版本，就是有些元件（抱括SMD和插件）可能沒有，設計員需要知道哪些元件要開出來上錫，哪些元件不要開出來（要保護），這可以根據客戶的BOM判斷。
4、每個客戶的使用情況都有不同，設計員必需確切的知道治具的流向，流向槽的寬度和厚度，怎么刻字，擋錫條用的材料，壓扣類型和安裝方式，需不需要彈片和壓付，其它要求。
應用：
各類波峰焊、回流焊、電子元件自動插裝夾治具。
制作資料要求：PCB實板或GERBERFILR及相關要求說明。
采用進口合成石制成的波峰焊治具有以下用途：
將底面SMT零件覆蓋住，使能通過標準的焊接設備做局部焊接
防止PCB板彎曲變形
將生產線寬度標準化
同時裝多片產品以提高生產效率
防止錫水溢出而損壞產品
合成石制作的治具，可以承受300多度高溫，適合無鉛過錫，使用次數要求高的。

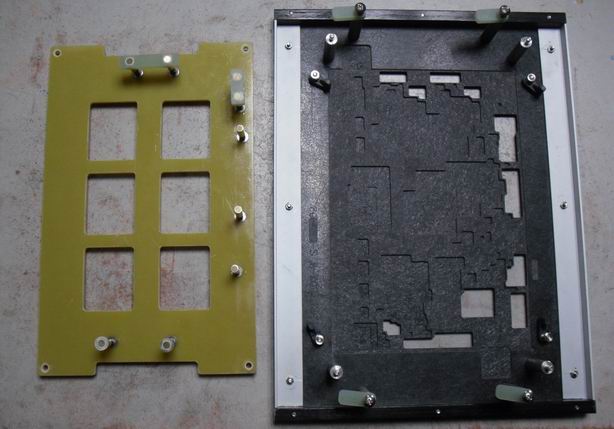

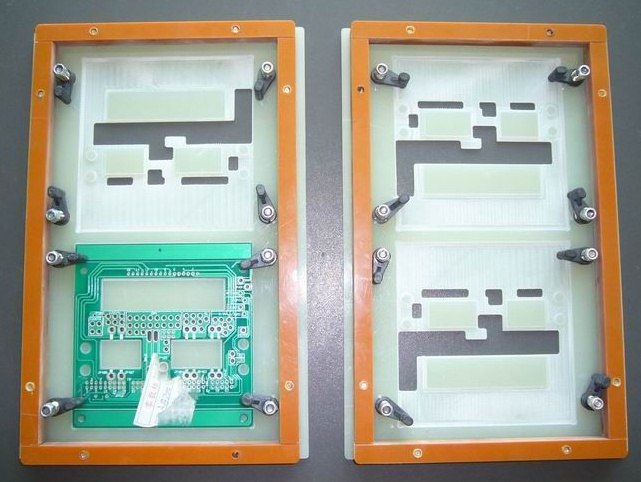

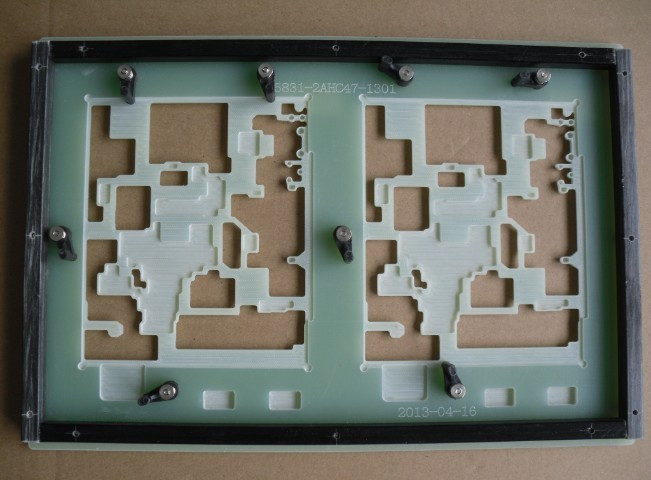

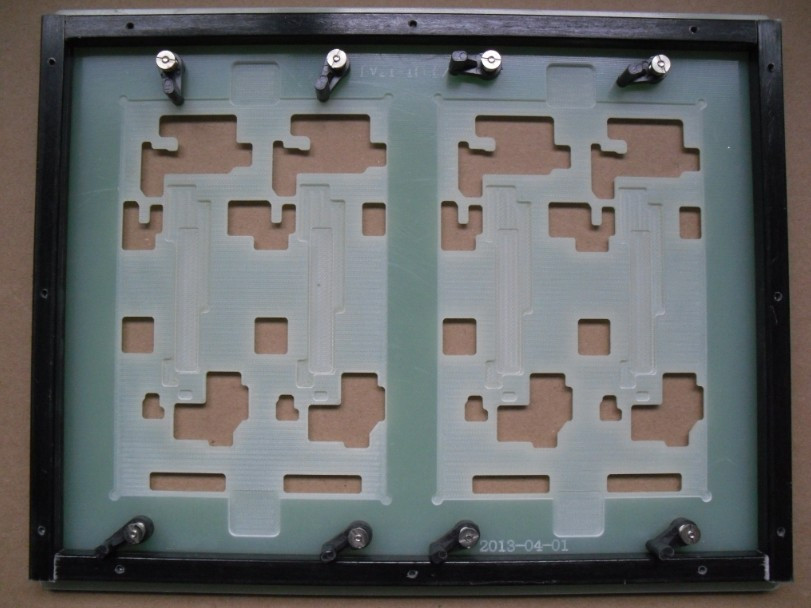

下面圖片是用玻纖材料做的過錫爐治具，其是最具有性?xún)r(jià)比的過爐治具，技術成熟，使用最廣泛的一種。

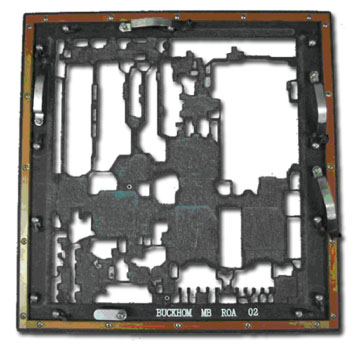

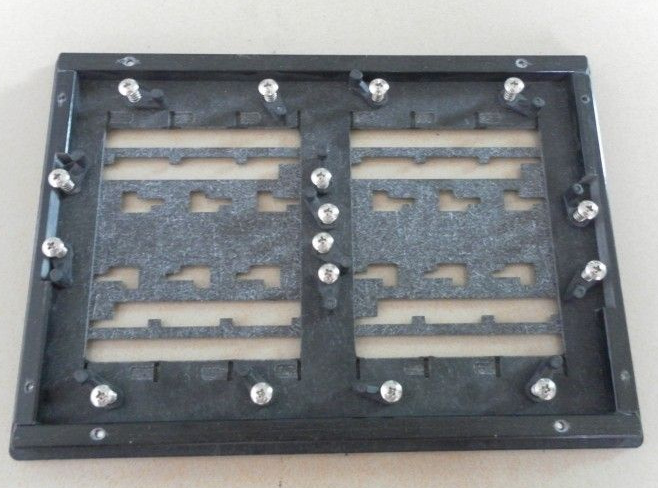

下面圖片是用合成石材料做的過錫爐治具，其使用次數是最多的，最耐用的一種?？蛇x擇無鉛制程、防靜電等特殊工藝。合成石制作的治具，可以承受300多度高溫，適合無鉛過錫，使用次數要求高的。采用國際品牌勞士領或依索拉合成石、進口鋁合金、進口玻纖板制作，在高溫下性能優異，高精度數控機床加工，使得產品性能更加卓越，產品尺寸精確統一，防靜電性能一流，穩定性強且堅固耐用。

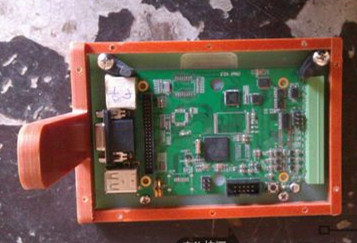

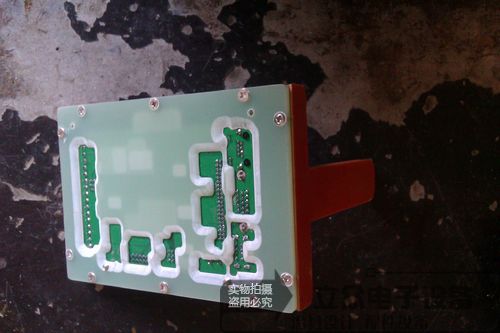

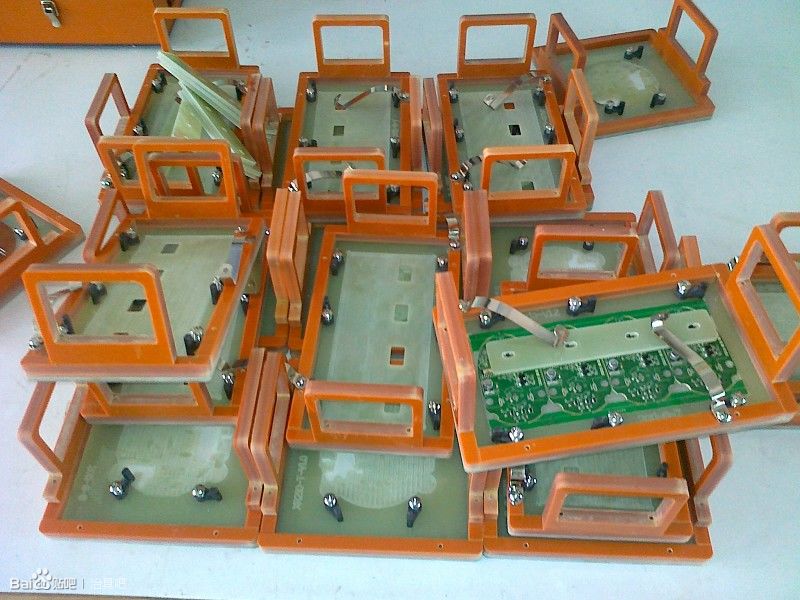

手浸小錫爐治具，常使用于小批量生產、或者打樣品用，靠人工浸入小錫爐中，達到上錫效果，一般都有一個提手，防止錫爐燙傷手。

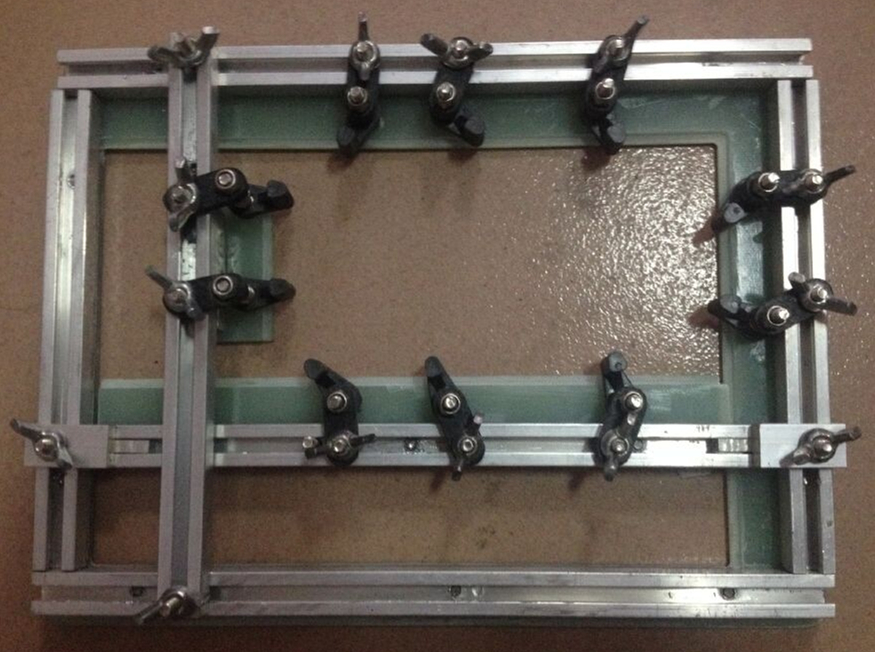

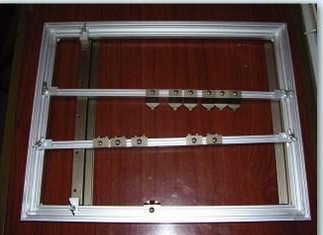

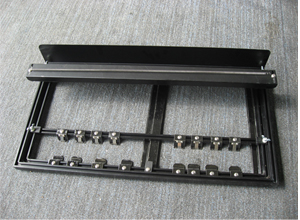

可調大小萬用流焊架，可調寬度或者長度，最常用于紅膠工藝，貼片已經全部用紅膠固定，所以貼片可以不用保護，可全部上錫。這類型的過爐治具，常有至少一邊可調節大小，更復雜的是兩邊可以調節大小。常用于PCB同型號，大小相差不大的。

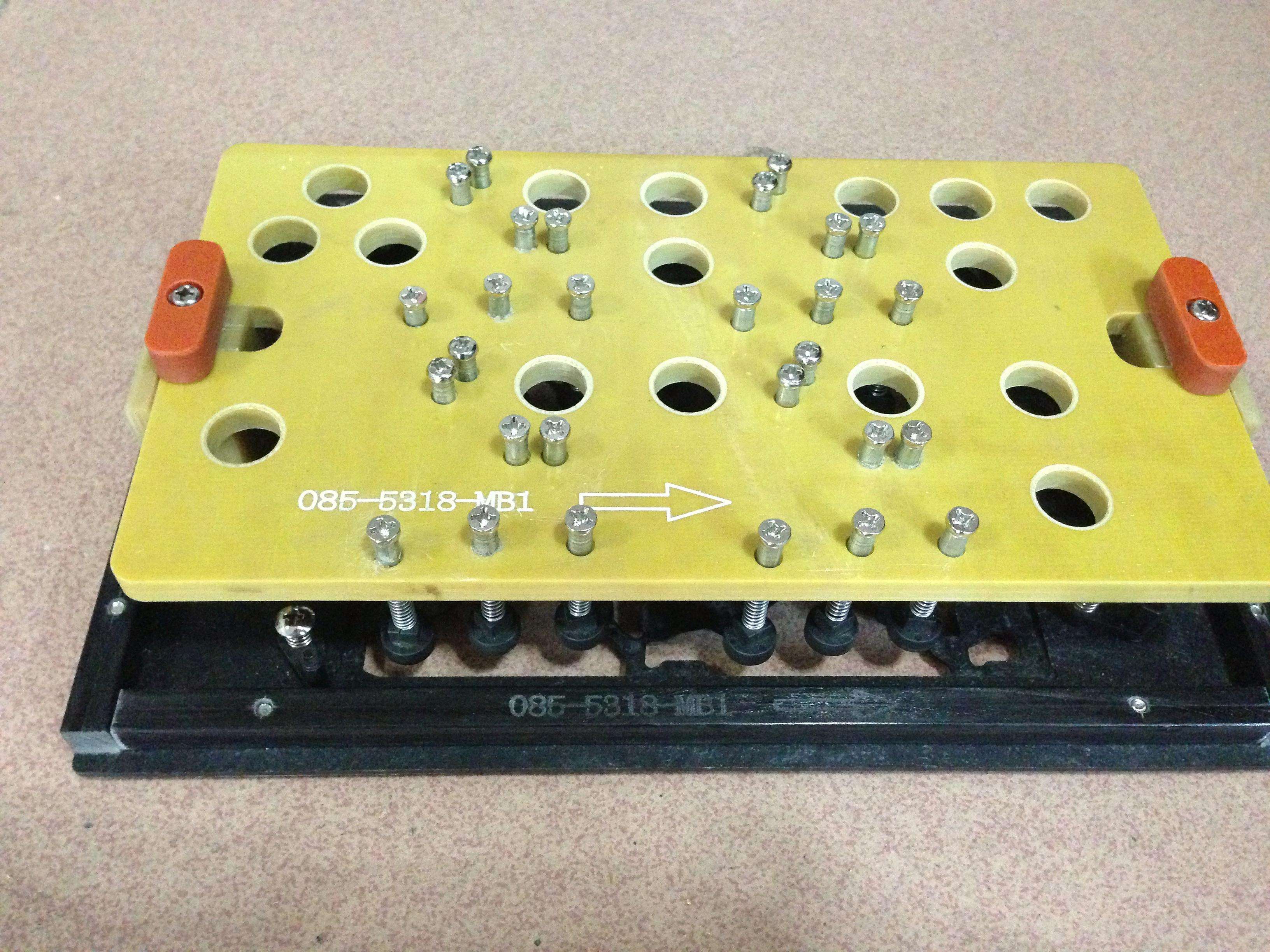

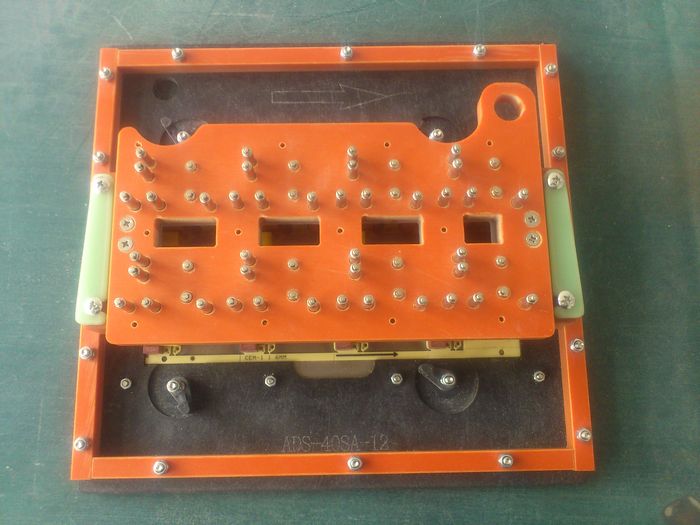

有壓件過爐治具，主要是為了防止零件在過錫爐過程中出現浮高現象，或者出現歪斜的現像。最后的情況是加彈簧，多個零件高度不一致時，也會(huì )達到很好的效果。當然為了造價成本，往往只使用固定高度的。
手浸小錫爐治具
