氣動功能測試治具，一般都是用氣缸帶動壓板或者探針往下壓，待探針完全接觸測試點后，接通開關，進行測試工作。省去人用力去壓。氣動PCB測試治具，采用氣缸作為動源，只需要操作員按下開關，即可自動下壓進行測試。多用于測試PCB板數量比較多，探針點、測試點數量比較多，測試要求精度比較高的情況。這類氣動測試具，效率比手動測試治具要高很多，當然價格也會高一些。氣動測試架，機架如果不是很大，材料一般使用電木材料，常用黑電木、紅電木，還有一些需要透明觀察的部分，使用透明亞克力制作。加工一般使用數控銑床、精雕機加工，加工出來后的板材側面光滑、尺寸精度高、放探針的孔非常準確，滿足氣動測試治具的要求。如果有特殊需要，整個機架使用鋁合金制作，結構堅固穩定，但價格也會高。

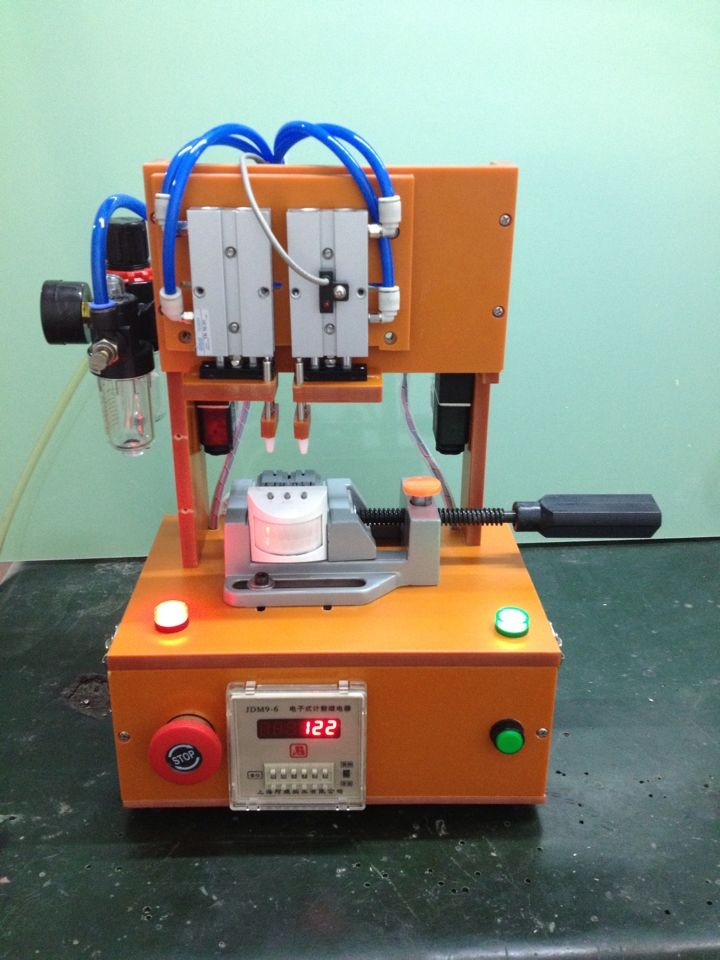

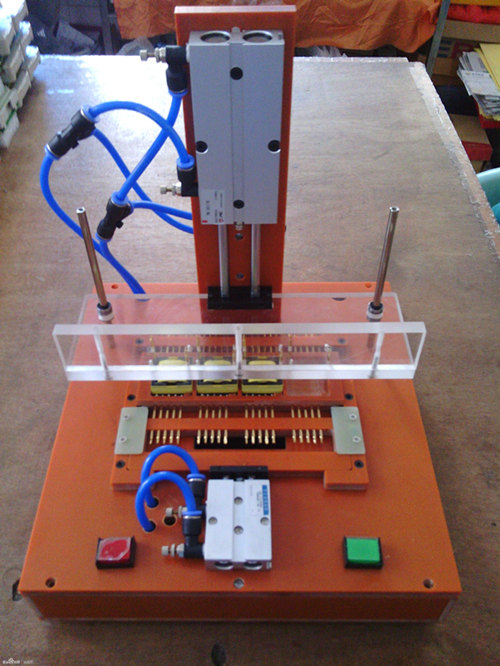

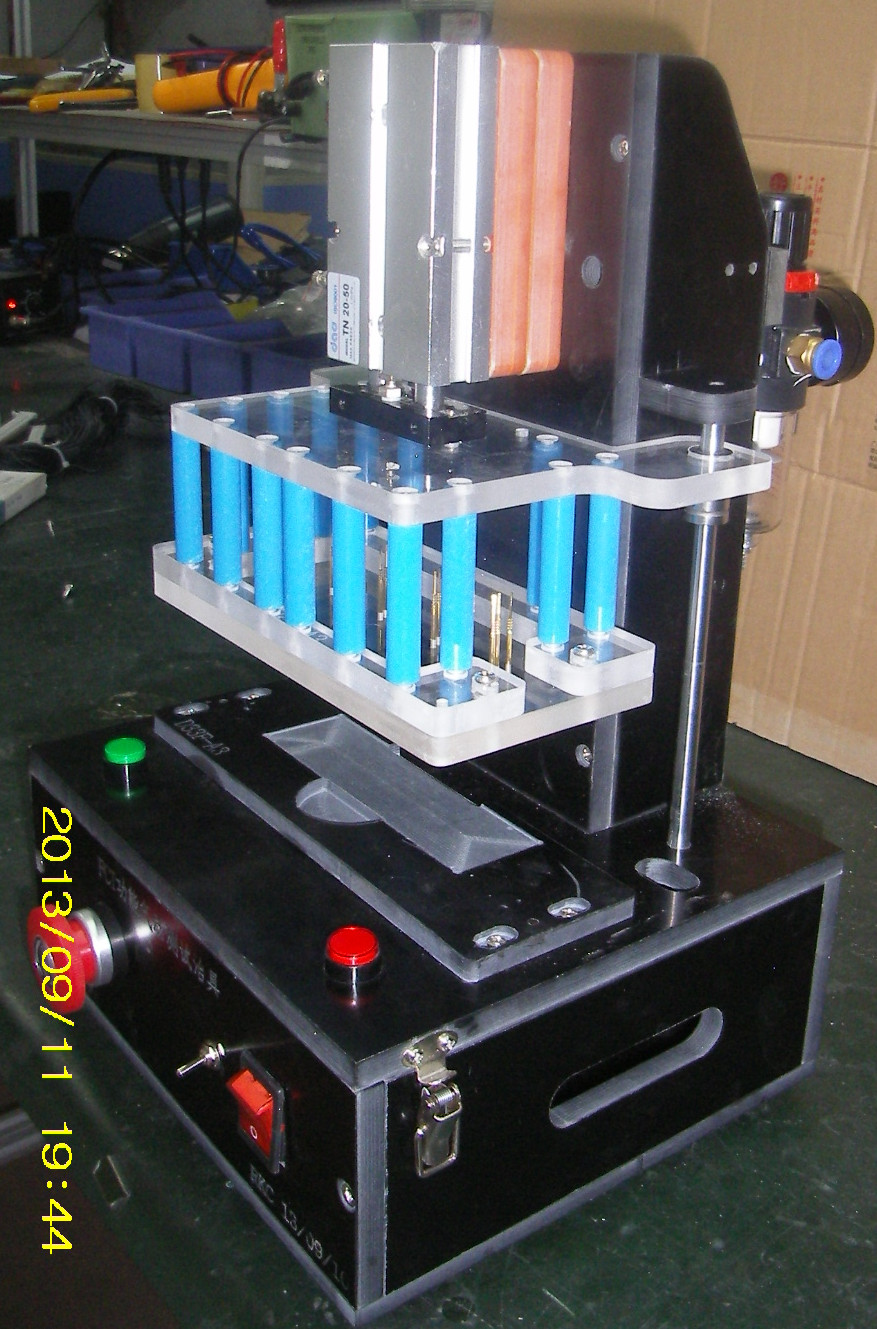

下圖是氣動功能測試治具、自動化測試治具類似的產品圖片：

•
•
•
•
•
•
